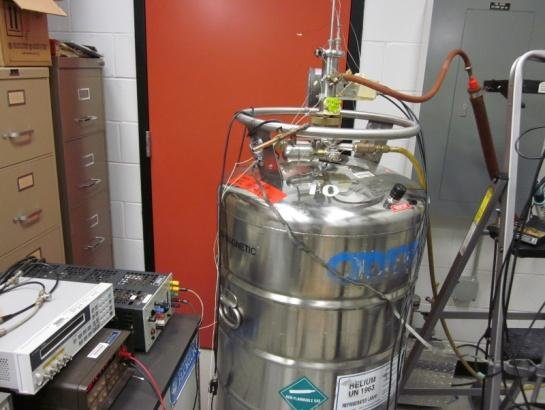

液氦管路系統中的振動問題主要源自流體動力學特性、熱力學變化和系統結構的響應。液氦在低溫條件下的流動特性與常規流體相比大相徑庭，其低密度和高流動速率使得振動現象在系統中尤為明顯。為有效緩解這些振動問題，需要綜合運用振動隔離、管道設計優化和流體控制等多種方法。
振動源分析及具體解決方法
液氦的流動振動通常由以下幾個因素造成：管道內的湍流、壓降引起的流動不穩定性以及系統中存在的結構共振現象。針對這些振動源，具體的緩解方法如下：
1. 振動隔離與衰減材料的使用
在液氦管路系統中，使用振動隔離器可以顯著減少振動傳遞。常見的隔離器包括橡膠墊片、彈簧隔離器和氣墊系統。根據具體的管道尺寸和振動頻率，可以選擇合適的材料和規格。例如，對于頻率范圍在20
Hz至200
Hz的振動，使用彈簧隔離器和橡膠墊片可以有效地將振動幅度降低至原來的10%-20%。另外，振動衰減材料如粘彈性涂層也可以應用于管道表面，以吸收和減少振動能量。這些材料在液氦低溫條件下的適用性需要經過驗證，但在常規冷卻系統中，涂層厚度通常在2-5
mm范圍內即可達到良好的效果。
2. 管道設計優化
管道設計優化是減少振動問題的重要手段。在設計階段，通過合理選擇管道的直徑和壁厚，可以減少流體在管道中的湍流和振動。為了降低流速引起的振動，應當避免管道的急轉彎和銳角接頭，這些設計細節對振動控制有著直接影響。流速的選擇也很關鍵，液氦的流速應盡量控制在0.5-2
m/s的范圍內，以減少因流速過高導致的振動現象。此外，對于長管道，可以設計支撐系統來減少振動的傳播。例如，安裝的支撐點間距應根據管道的振動頻率和長度進行調整，通常支撐點間距控制在1.5-2倍管道直徑的范圍內，可以有效減小振動幅度。
3. 流體控制技術
液氦的流動穩定性對減少振動至關重要。使用流量控制閥和調節裝置可以平衡系統中的壓力波動，從而減少振動。具體來說，可以安裝電動調節閥和壓力傳感器，以實時監控和調節流體的流量和壓力。這些裝置可以確保系統在穩定的操作范圍內運行，減少因壓力波動引起的振動。流量控制閥的調節精度應控制在±5%以內，以確保流量的穩定性。此外，在管路的關鍵節點處安裝流量平衡裝置，例如靜壓平衡器，可以進一步減小壓力波動對系統的影響。
4. 結構分析與改進
通過對液氦管路系統進行結構分析，可以識別出系統中可能存在的共振頻率，并進行相應的結構改進。例如，利用有限元分析技術(FEA)模擬管道在不同振動頻率下的響應，從而優化管道的支撐結構和材料選擇。對于發現的共振頻率，可以通過調整支撐點的位置或增加阻尼裝置來避免共振現象。例如，增加阻尼器的設置能夠?qū)⒐舱耦l率與系統的固有頻率分開，阻尼器的選擇應考慮其在低溫下的性能，通常選用高強度鋼或合金材料來保證其在極端溫度下的有效性。
