液氮罐與液氮真空管路協同系統在低溫存儲與輸送過程中發揮著至關重要的作用。液氮作為一種低溫介質，廣泛應用于科研、醫療、工業等多個領域。為確保液氮的有效存儲和運輸，需要采用液氮罐與真空管路的協同系統，以實現溫度控制與流體輸送的高效集成。液氮罐通常由特定的雙層結構組成，內層容納液氮，外層則通過真空隔熱層保持低溫。而液氮真空管路則負責連接液氮罐與使用點，確保液氮在運輸過程中保持穩定的低溫狀態，避免因溫度升高導致液氮汽化。下面詳細分析如何實現液氮罐與液氮真空管路的有效協同，以實現低溫存儲與輸送的一體化方案。
液氮罐的結構與性能要求

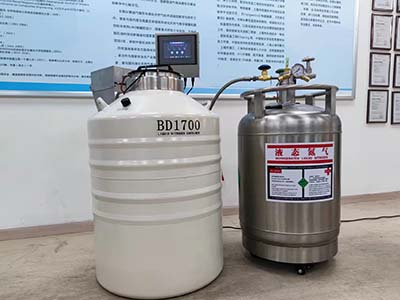

液氮罐通常采用真空保溫技術，其雙層結構使得內部液氮的溫度能夠保持在極低水平。內層容器一般使用高強度不銹鋼制造，能夠承受液氮的極低溫度，同時具有較高的機械強度，以防止破裂。外層則充填真空，極大地減少熱傳導，確保外部環境的溫度不會直接影響液氮的狀態。
液氮罐的儲存容量通常根據實際需求進行選擇，常見的容量從幾十升到幾千升不等。舉例來說，一款容量為500L的液氮罐，其內部溫度能夠保持在-196℃左右。液氮罐的大工作壓力通常設定為2MPa，以應對液氮蒸發過程中產生的氣體壓力。如果液氮罐用于長期存儲，還需配備自動氣體回流系統，確保液氮的持續供應。
真空管路的要求與功能
液氮真空管路的主要功能是將液氮從儲存罐輸送到需要的地方。在管路的選材與安裝上，需充分考慮溫度傳導、密封性能以及抗腐蝕能力。液氮輸送管通常采用超低溫下能保持強度的不銹鋼或鋁合金材料，這些材料在-196℃的環境下仍然能夠保持良好的耐用性與安全性。
管道的設計要確保液氮輸送的穩定性，避免氣體泄漏或溫度損失。為了減少溫度傳遞造成的液氮蒸發，真空管路通常會采用保溫材料進行包覆，同時，在管道連接點處配備高效的密封裝置，以確保系統的完整性。
液氮輸送管的直徑和長度則根據使用需求確定。常見的液氮輸送管道直徑為10mm到50mm不等，具體的選擇要根據液氮流量和使用場合來定。對于長距離輸送，管道的直徑需要增大，以確保液氮能夠在較長時間內保持低溫狀態。
液氮罐與管路的協同工作
液氮罐與真空管路的協同工作主要體現在如何通過精準的溫控與流量調節來確保液氮的有效存儲和運輸。在液氮罐與管路之間，常常需要使用液氮閥門來控制液氮流量，液氮閥門的選擇需滿足超低溫環境下的工作要求。常見的閥門材質為銅合金或不銹鋼，具有較強的抗低溫性能。
另外，液氮流量調節的精準性非常關鍵。以一個容量為500L的液氮罐為例，液氮在儲存過程中一般會消耗1L至2L每小時。若需長時間穩定供應液氮，管道和閥門的流量調節功能就顯得尤為重要。例如，當液氮在管道內流動時，管道內的壓力需要保持在0.5MPa至1.5MPa之間，以確保液氮始終處于液態狀態，而不會發生氣化現象。
管路的保溫與安全性
液氮在運輸過程中容易發生溫度變化，若保溫措施不當，容易導致液氮的損失，增加成本。在真空管道的安裝過程中，保溫層是確保液氮溫度穩定的關鍵。常見的保溫材料包括聚氨酯、玻璃纖維、真空絕熱材料等，這些材料能夠有效防止外部熱量的進入，確保液氮的溫度保持在-196℃左右。
安全性是液氮存儲與輸送過程中必須嚴格把控的因素。液氮由于其極低的溫度，可能對人員造成凍傷或其他健康危害。因此，液氮罐與管路系統必須配備完備的安全裝置，如壓力釋放閥、超溫報警器等。此外，液氮的泄漏會導致氧氣濃度下降，可能引發窒息事故。為了防止這一風險，液氮系統必須定期進行泄漏檢測和維護，確保所有連接點、閥門和管道都保持良好的密封性能。
液氮系統的操作人員應接受專業培訓，了解液氮的儲存與輸送原理，確保在出現意外情況時能夠及時采取有效措施。安全是液氮使用過程中的首要考慮因素，所有操作步驟和設備檢查都必須嚴格按照標準進行。
在實際應用中，液氮罐與真空管路系統的協同工作不僅保證了液氮的低溫存儲與安全運輸，還能大大提高液氮的使用效率，降低企業的運營成本。
