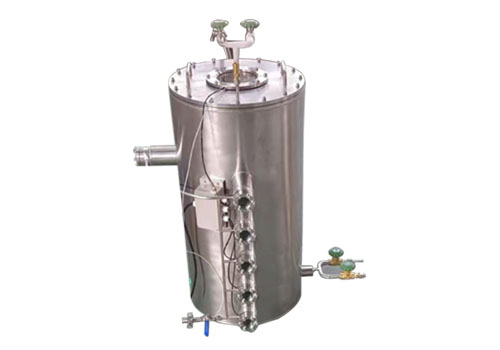

可視型杜瓦瓶是一種集成透明觀測功能的定制化低溫存儲設備，專為液氮(-196℃)、液氬等超低溫介質設計。其核心價值在于通過可視化窗口技術，解決傳統杜瓦瓶存在的液位盲測、內部狀態不可控、操作安全隱患等行業痛點，廣泛應用于生物樣本庫、半導體制造、航天燃料存儲及科研教育領域。
核心優勢
操作透明化：實時觀測介質狀態，減少非必要開蓋頻次(降低液氮蒸發損耗≥35%);
風險預判：直觀識別內部結霜、沉淀物堆積及瓶體微損傷;
定制兼容性：支持視窗形態、傳感器集成、結構強度的個性化適配。
結構原理
可視型杜瓦瓶基于多層復合真空絕熱技術與光學強化材料構建，其核心結構包括：

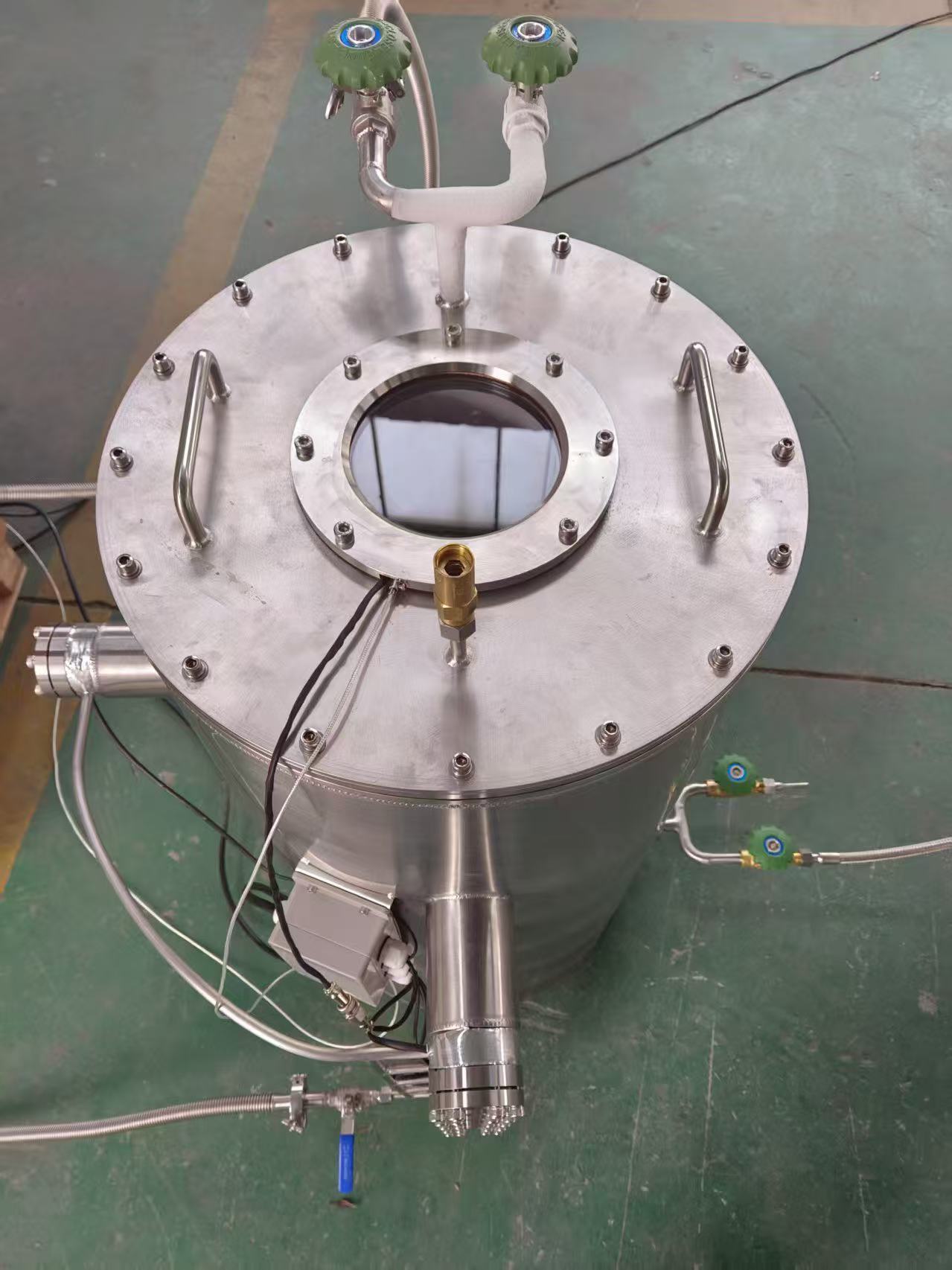

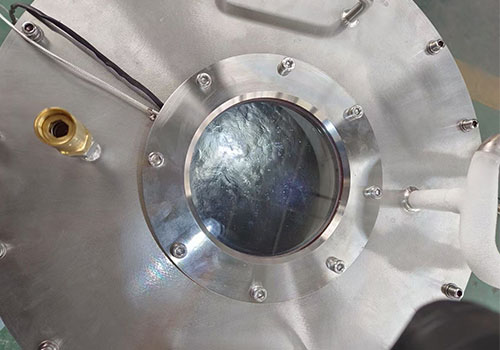

觀測視窗組件
材料：5層復合結構(外層防爆高硼硅玻璃+中層真空隔熱腔+內層防凝膜)，耐溫范圍-200℃~120℃，透光率≥92%;
密封：金屬-陶瓷梯度過渡焊接技術，確保-196℃環境下零泄漏(氦檢漏率≤1×10?? Pa·m3/s)。
絕熱層設計
真空夾層：雙層不銹鋼殼體間抽真空至≤5×10?3 Pa，熱導率低至0.008 W/(m·K);
反射屏蔽：鍍鋁聚酰亞胺薄膜纏繞，輻射熱阻提升70%。
安全強化結構
抗壓框架：環形鈦合金支撐架(屈服強度≥800 MPa)，通過ASME BPVC VIII壓力容器認證;
防爆冗余：視窗區域預埋應力釋放槽，臨界爆破壓力≥6 MPa。
設計應用
1. 生物醫療領域
應用場景：干細胞、角膜等活體樣本存儲;
定制方案：
頂部環形視窗+內嵌紫外線滅菌燈帶(波長265 nm)，存取時同步消殺;
液位刻度與樣本架定位標尺聯動，取用耗時縮短至45秒/樣本(傳統操作需3-5分鐘)。
2. 工業制造領域
應用場景：碳纖維預浸料低溫固化、鋰電池電解液存儲;
定制方案：
防靜電視窗(表面電阻≤1×10? Ω)，集成壓力-溫度雙參數HMI顯示屏;
斜面瓶底設計+透明沉淀觀測槽，雜質沉積量可視化報警(閾值可設0.1-5 g/L)。
3. 科研教育領域
應用場景：超導材料相變觀測、低溫物理教學演示;
定制方案：
多視窗分溫區設計(頸部/中部/底部)，支持液氮氣液界面動態研究;
